Máquinas universales de prueba personalizadas
Aplicación

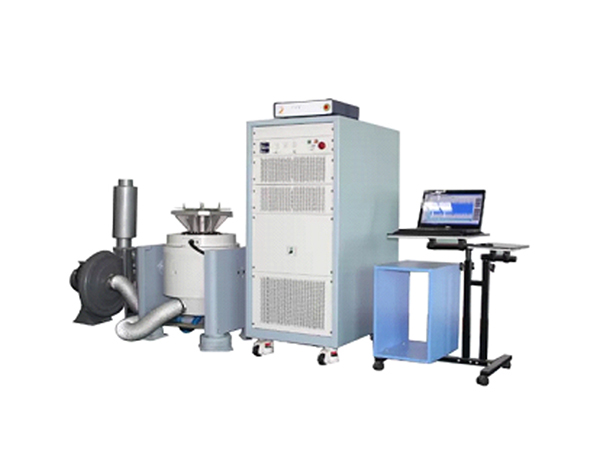

El sistema de prueba de vibración electromagnética simula el entorno de vibración bajo la condición de laboratorio para probar la confiabilidad y seguridad de las baterías durante varios entornos de vibración. Los resultados de la prueba se utilizarán para evaluar que las baterías no sufran explosión, incendio y rotura.
| Modelo | ||||
| Generador de excitación electromagnética | Fuerza máxima de excitación sinusoidal | 300Kg.f peak | ||
| Fuerza máxima de excitación aleatoria | 300Kg.f r.ms | |||
| Fuerza máxima de excitación por impacto | 600Kg.f peak | |||
| Rango de frecuencia | DC1～3000 Hz | |||
| Desplazamiento máximo | 25 mm p-p | |||
| Velocidad máxima | 1.8m/s | |||
| Aceleración máxima | 100G(980 m/s2) | |||
| Fuerza máxima de excitación sinusoidal | 300Kg.f peak | |||
| F=M(kg) ×A(g) | 5G(49m/s2) | 10G(98m/s2) | 20G(196m/s2) | 30G(294m/s2) |
| 57kg | 27kg | 12kg | 7kg | |
| Carga máxima (círculo dinámico) | 120 kg | |||
| Frecuencia de aislamiento de vibraciones | 2.5 Hz | |||
| Diámetro de la bobina móvil (diámetro de la superficie de trabajo) | Ф150 mm | |||
| Encimera de expansión vertical | 400×400 mm | |||
| Calidad equivalente a la encimera extendida | 15 kg | |||
| Masa dinámica | 3kg | |||
| Carga extendida en la parte superior de la mesa | 90Kg | |||
| Tornillo de encimera | 13×M8 | |||
| Fuga magnética | ＜10gauss | |||
| Tamaño del equipo | 750mm×560mm×670mm | |||
| Peso del equipo | Aprox 460kg | |||
| Amplificador de potencia de conmutación digital SA-3K | Potencia de salida | 4kVA | ||
| Voltaje de salida | 100V | |||
| Corriente de salida | 30A | |||
| Ratio señal/ruido | ≥65dB | |||
| Distorsión armónica (carga resistiva) | ＜1.0% | |||
| Error de medición de voltaje de salida | ≤5% | |||
| Factor de cresta de corriente de salida | ≥3 | |||
| Estabilidad de CC | La desviación de cero de salida no es superior a 50mv/8h | |||
| Respuesta de frecuencia 5-3500Hz | ±3dB | |||
| Tamaño del amplificador | 720mm×545mm×1270mm | |||
| Peso | 230kg | |||
| Sistema de servoprotección | Función: Temperatura, presión de aire, sobredesplazamiento, sobrevoltaje, sobrecorriente, bajo voltaje de entrada, falla externa, potencia de control, falla lógica, deficiencia de entrada | |||
| Controlador de vibración digital VCSusb-2 | Configuración de hardware | Entrada de 2 canales, 1 canal de salida | ||
| Ordenador de control | Computadora Lenovo original, pantalla LCD (incluido el teclado / mouse óptico) | |||
| Software | Operación en inglés para análisis de dominio de tiempo y dominio de frecuencia, fuente de señal, análisis de barrido sinusoidal, etc. Puede generar automáticamente el informe de prueba WORD, la visualización de señales y datos, el almacenamiento, el establecimiento de parámetros de prueba y las funciones de análisis | |||
| Sistema operativo | Windows 2000/ XP | |||
| Acelerómetro B&W | Rango de frecuencia: 1-12000Hz Sensibilidad: 50mv/g Rango de temperatura: -24 - 250 ° C | |||
| Ventilador de refrigeración (con altavoz) BL-300 | Potencia del ventilador | 1.1 KW | ||
| Flujo | 1404m3 /h | |||
| Presión del viento | 1000Pa | |||
| Fuente de alimentación | trifásico, 380V/50Hz, 15 KVA | |||
