Probador universal (doble columna) GT-K01

El probador universal de doble columna GT-K01 realiza una amplia gama de evaluaciones mecánicas, incluyendo pruebas de tracción, compresión, flexión y cizallamiento. Este versátil sistema de ensayos es adecuado para diversos materiales como caucho, plástico, cuero, metal, tela, papel, materiales de embalaje y de construcción. Es un equipo de ensayo fundamental para el control de calidad, la inspección de recepción, los ensayos físicos, la investigación mecánica y el desarrollo de materiales.

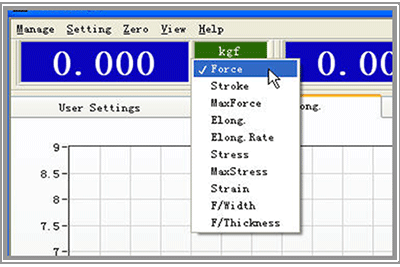

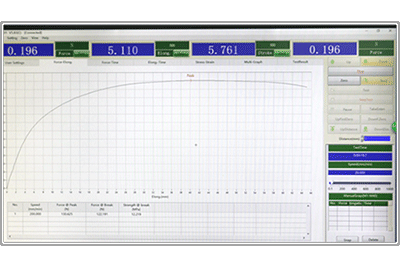

Interfaz de software
  • Interfaz de software
  • Interfaz de software
Detalles del producto

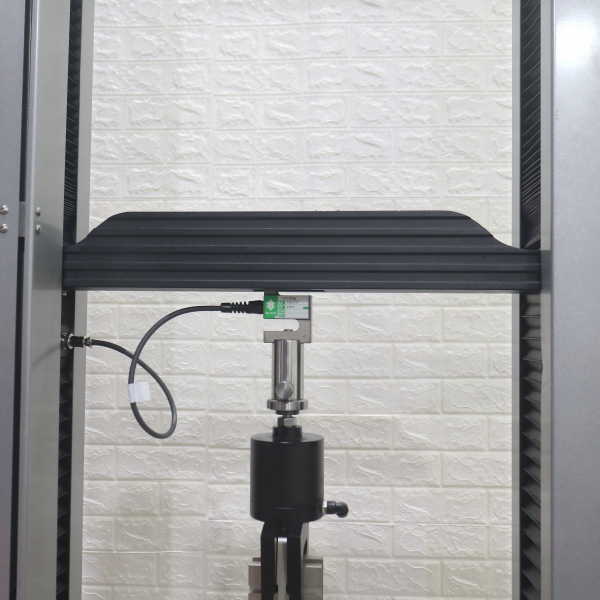

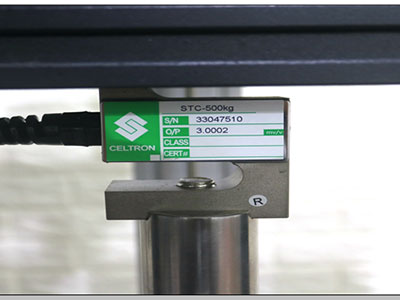

  • Sensor de fuerza Sensor de fuerza

    Para medir la fuerza y ​​transferir datos de carga

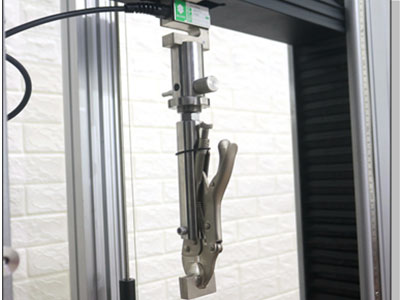

  • Empuñaduras universales Empuñaduras universales

    Por lo general, proporcionaremos un set de empuñaduras manuales como accesorios estándar. Sin embargo, el dispositivo se puede personalizar según sea necesario.

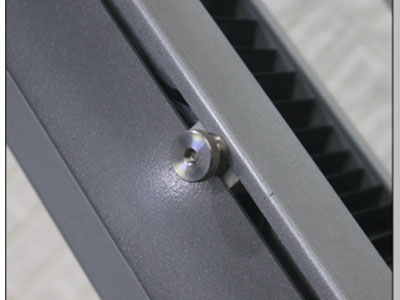

  • Tornillo de fijación para límite superior/inferior manual Tornillo de fijación para límite superior/inferior manual

    Se utiliza para ajustar manualmente el interruptor de límite superior de carrera de la máquina.

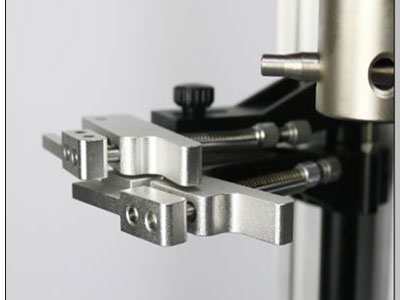

  • Dispositivo de elongación de puntuación Dispositivo de elongación de puntuación

    Se utiliza para marcar el ajuste de elongación.

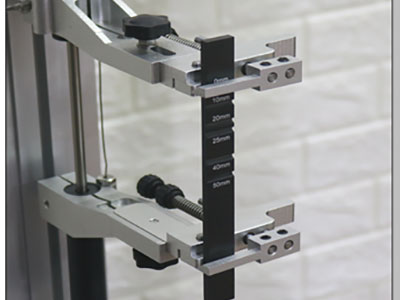

  • Escala Escala

    Se utiliza para marcar la posición de calibración de la abrazadera de extensión.

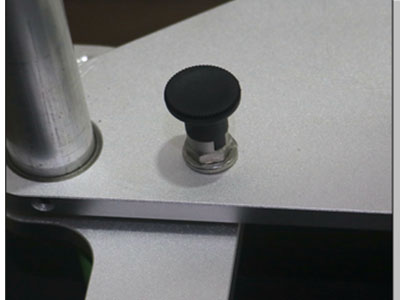

  • Pin de reparación Pin de reparación

    Se utiliza para fijar el marco del dispositivo de elongación punteada y ajustar su posición (al inicio o al final del proceso).

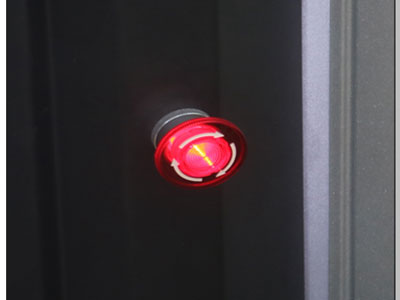

  • Parada de emergencia Parada de emergencia

    Parada de emergencia (alimentación)

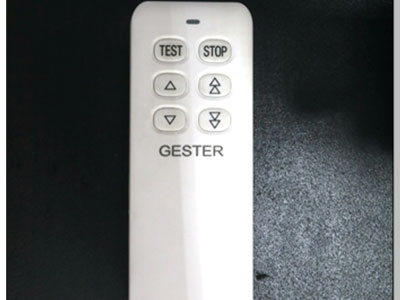

  • Control remoto Control remoto

    Se puede utilizar para realizar algunas operaciones simples, como ARRANCAR/PARAR, controlar el movimiento hacia arriba/abajo del accesorio.

Características
  • Sistema de accionamiento: servomotor, servoaccionamientos, reductor de engranajes helicoidales y husillo de bolas
  • Sistema de control: control por pulsos para mayor precisión y facilidad de operación
  • Amplio rango de control de velocidad: 0.001–1000 mm/min
  • El ajuste de la placa intermedia permite un ajuste grueso rápido y un ajuste fino lento
  • El probador de materiales regresa automáticamente a la posición inicial y guarda los datos de la prueba después de la misma
  • Modo de transmisión de datos: interfaz RS232
  • Este instrumento de prueba universal admite múltiples modos de control, incluyendo velocidad constante, posicionamiento preciso, potencia constante, carrera constante y control multinivel para satisfacer los requisitos generales de ensayo
  • Espacio de prueba con un ancho estándar de 400mm
  • Extenso espacio de prueba: 1200mm de recorrido de la placa (sin incluir el accesorio), personalizable para cumplir con los requisitos de altura específicos
  • Recorrido de movimiento completo: resolución del codificador de 1800 P/R para una precisión de posicionamiento cuatro veces mayor
  • Codificador LINE DRIVE con excepcional resistencia a las interferencias Capacidad y resolución de 0.001mm.
  • Protección de seguridad: este probador de materiales está configurado con parada de emergencia por sobrecarga, interruptores de límite de carrera superior e inferior, protección automática contra fugas y función de parada automática en el punto de ruptura.

Especificaciones clave

Modelo GT-K01
Capacidad máxima 5kN,10kN, 20kN
Pantalla Pantalla de ordenador
Resolución de fuerza 1/100,000
Precisión de fuerza ≤+/-0.5%
Resolución de carrera 0.001 mm
Resolución del extensómetro 0.001 mm
Velocidad de prueba 0.001-1000mm/min
Espacio de marcha 1400mm (puede ser personalizado)
Interruptor de unidad de fuerza Kgf, N, Ibf, g, ton, MPa
Modo de parada Parada por sobrecarga, botón de parada de emergencia, parada automática por daños en la muestra, parada automática por ajuste de límites superior e inferior, función de reinicio automático
Accionamiento de la máquina Accionamiento por servomotor, rueda síncrona y husillo de bolas de precisión
Fuente de alimentación AC 220V 50/60HZ 10A
Dimensiones (Ancho × Profundidad × Alto) 110×70×240cm
Peso 370kg

Normas
SATRA TM5, TM53, TM52, TM51, TM108, TM113, TM117, TM118, TM120, TM123, TM149, TM162, TM401, TM 411, TM 410,
ASTMD 751/2209 /412/624/3512 FIA 1206,
BS5131- 3.7, 5.11, 5.13, BS 5131-2.6
ISO22650, ISO 19958, ISO 3377-1, ISO 3377-2, ISO 11644, ISO 20866, ISO 20867, ISO19957, ISO20874, ISO20344-5.2.4, ISO 20345-5.3.1.2, ISO17698, ISO20875, ISO22777, ISO22776, ISO22654, ISO20863, ISO20876, ISO17695, ISO17697, ISO34-1, ISO36, ISO37, ISO 17708, ISO 17696, ISO17706, ISO 22650
AS/NZS 2210.2-5.2.4
DIN 53331,
GB/T 3903.8, GB/T 3903.9, GB/T3903.14 ,GB/T3903.20, GB/T3903.21, GB/T3903.22, GB/T 3903.23, GB/T 3903.24, GB/T 3903.25, GB/T 3903.26, GB/T 3903.29, GB/T3903.32,GB/T 3903.39,GB/T 3903.40, GB/T 3903.43, GB/T 4689.20, GB/T20991-5.2.4, GB 21148-5.3.1.2, GB/T 17928, GB/T529, GB/T528, GB/T532, GB/T11413, GB/T21396
QB/T 2711, QB/T2675, QB/T2883, QB/T4118, QB/T4198
HG/T 2726, HG/T 2877, HG/T4805

Accessorios

Accesorios estándar 1set Empuñaduras manuales
1pza Software de operación en inglés
1pza Cable para PC
1set Extensómetro
Accesorios opcionales Opcional Ordenador de sobremesa
Opcional Otras empuñaduras
