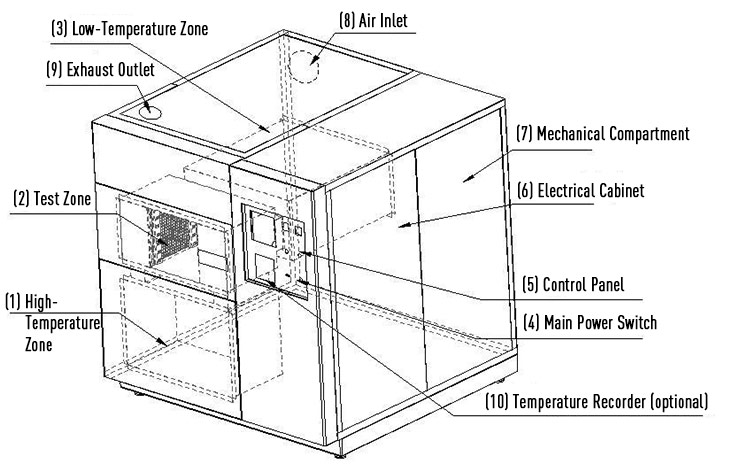

Dibujo esquemático de la cámara de ensayo

• Zona de alta temperatura
• Zona de prueba
• Zona de baja temperatura
• Interruptor principal de alimentación
• Panel de control
• Armario eléctrico
• Compartimento mecánico
• Entrada de aire
• Salida de escape
• Registrador de temperatura (opcional)

Aplicación (Restricciones de uso)
Este equipo de prueba no debe utilizarse para realizar pruebas ni para almacenar:

• Muestras inflamables, explosivas o altamente volátiles
• Sustancias corrosivas
• Muestras biológicas
• Muestras que generan fuertes emisiones electromagnéticas

Estas restricciones son necesarias para garantizar un funcionamiento seguro y proteger tanto la cámara como al operador.

Especificaciones

Rango de temperatura de la zona de prueba	-40℃~150℃, -60℃~150℃, -65℃~150℃ (opcional)
	Rango de alta temperatura: +60℃~150℃
	Rango de baja temperatura: -10℃~150℃
Condiciones del entorno de prueba	Temperatura ambiente: +28 °C Humedad relativa: ≤ 85 % Condiciones medidas sin muestra dentro de la cámara de ensayo
Rango de temperatura de precalentamiento	+60℃～+150℃
Tiempo de calentamiento	+60 ℃ → +150 ℃: ≤ 40 min Nota: El rendimiento se midió con la cámara de alta temperatura funcionando de forma independiente.
Cámara de baja temperatura	Nota: El tiempo de calentamiento indicado anteriormente se refiere al funcionamiento de la cámara de alta temperatura de forma independiente.
Rango de temperatura de preenfriamiento	-55℃～-10℃
Tiempo de enfriamiento	+20 ℃ → –55 ℃: ≤ 70 min Nota: El rendimiento de refrigeración se mide con la cámara de baja temperatura funcionando de forma independiente.
Método de ensayo	Conmuta entre dos o tres zonas de temperatura mediante una puerta de ventilación neumática.
Rango de choque térmico	-40℃～+150℃
Fluctuación de temperatura	±0.5℃
Desviación de temperatura	±2.0℃
Tiempo de recuperación de temperatura	≤ 5min
Estado de recuperación (Gráfico uno)	Muestra: circuito integrado encapsulado en plástico (distribuido uniformemente) Posición del sensor: parte superior de la muestra Exposición a alta temperatura: +150 °C durante 30 minutos Exposición a temperatura ambiente: — Exposición a baja temperatura: –40 °C durante 30 minutos Peso de la muestra: 2.5 kg

Introducción al modelo de impacto en caliente y frío

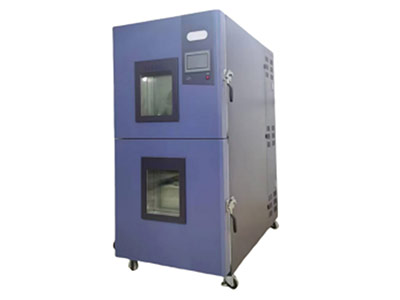

• Apéndice: Configuración [de 2 zonas]
  Para una prueba de choque térmico de dos zonas (alta temperatura ⇄ baja temperatura), seleccione el modo de 2 zonas.
• Secuencia operativa:
  Arranque a baja temperatura → Precalentamiento/Preenfriamiento → Impacto a baja temperatura → Impacto a alta temperatura
  Arranque a alta temperatura → Precalentamiento/Preenfriamiento → Impacto a alta temperatura → Impacto a baja temperatura

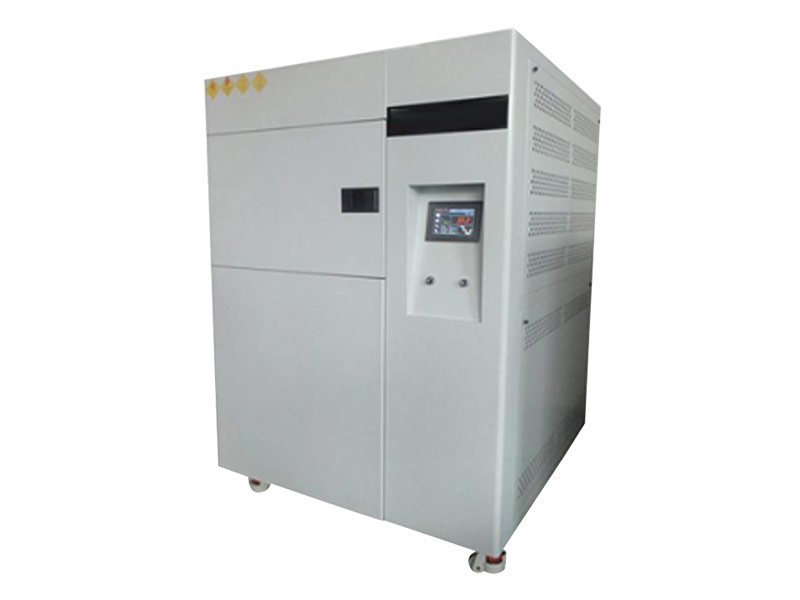

• Nota:《、 También está disponible una configuración de [3 zonas].
  Si la prueba requiere ciclos de choque térmico entre alta temperatura, temperatura ambiente y baja temperatura, seleccione el modo de 3 zonas.

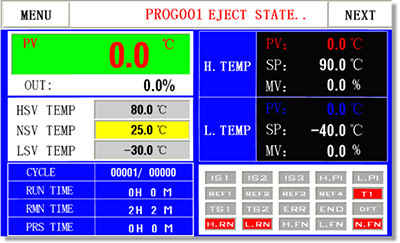

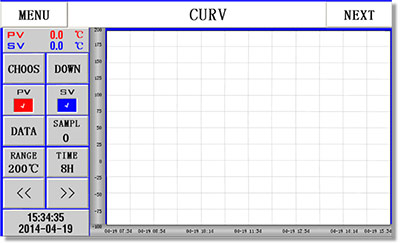

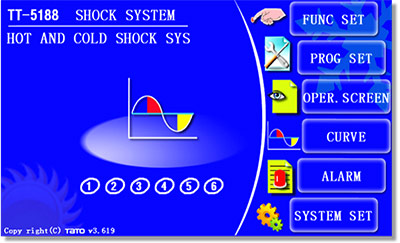

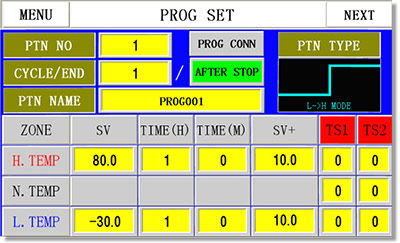

Sistema operativo

•
•
•
•

Estructura

• Carcasa de cámara con aislamiento térmico
  Pared exterior: chapa de acero laminado en frío con barniz al horno
  Pared interior: placa de acero inoxidable SUS304
  Aislamiento del cuerpo: espuma rígida de poliuretano + fibra de vidrio
  Aislamiento de la puerta: fibra de vidrio
• Canal de aire acondicionado
  Incluye ventilador, calefactor, evaporador, compuerta de aire y sensor de temperatura.
• Configuración de cámara estándar
  Un orificio pasante situado en el lado izquierdo del cuerpo de la cámara (orificio redondo de φ50 mm).
• Capacidad de carga de la cámara de ensayo (distribuida uniformemente)
  Dos cestas para muestras, cada una con una capacidad de carga de 5 kg.
• Patas niveladoras y ruedas
  Equipado con 4 patas niveladoras para una mayor estabilidad y 4 ruedas para facilitar el movimiento.
• Puerta de la cámara de pruebas
  Puerta de apertura única con bisagra en el lado izquierdo y manija en el lado derecho (véase el plano esquemático de la cámara de pruebas).
• Ventilador circulante
  Exposición a altas temperaturas / temperatura ambiente: 3φ, 400 W, centrífuga.
  Exposición a bajas temperaturas: 3φ, 400 W, centrífuga.
• Panel de control
  Incluye pantalla de visualización del controlador, indicador de fallas, contador de horas, interfaz RS-232, ajuste de protección contra sobretemperatura e interruptor de encendido principal.
• Sala de máquinas
  Contiene el sistema de refrigeración, el dispositivo de drenaje y el ventilador de extracción.
• Armario de control de distribución de energía
  Alberga el interruptor principal de circuito de fuga, el controlador, el cuadro de distribución, el ventilador de refrigeración y los motores para la circulación a alta y baja temperatura.
• Calentador
  Calentador de tiras de aleación de níquel-cromo.
• Modo de control del calentador
  Control de relé de estado sólido (SSR) pulsado sin contacto.
• Puerto del cable de alimentación y puerto de drenaje
  Ubicado en la parte trasera de la cámara.
