Máquina de prueba de caída GT-LC05-2

Uso:
En el proceso de movimiento o transporte, una caída puede causar daños a los productos. Esta máquina se puede utilizar para encontrar las mejores soluciones y minimizar los daños durante el transporte.
Funcionamiento

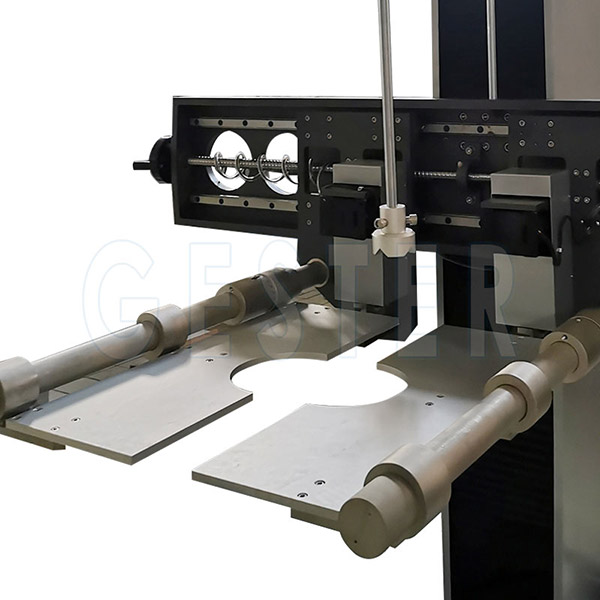

La serie de máquinas de pruebas de caída usa una doble columna con instrucciones para usar el medidor de altura y el resorte amortiguador. Es confiable y estable y se puede utilizar para evaluar bordes, superficie y ángulos.
Estándares
ISO 2248,JIS Z0202,GB/T4857.5, ISTA

Parámetros técnicos
Modelo GT-LC05-2
Modo de visualización Regla de altura
Altura de caída 450~1500mm
Dimensión de panel de caída (A*L)1200*1400mm
Máximo peso de muestra 70kg
Medidas máx de muestra (L*A*Alt)1000*1000*800mm
Método de transferencia Eléctrica
Zona de alerón (W*L)350*760mm
Potencia 1∮,AC220V,50Hz,1/2P
Peso de la máquina Aproxi 450kg
Dimensiones (L*A*Alt)1400*1200*2140mm
Material estructural
Placa base 100×50mm caja de hierro
Superficie 6mm metalizada
Mesa de prueba Placa de aluminio de dureza 10mm(importado)
Poste principal Acero sólido 45#, tratamiento térmico superficial
Poste de fuerza principal Husilo sólido 60#con tazas de acero arriba y abajo
Incluye Acero inoxidable 45#, tratamiento superficial de calor Dos extremos con seis artículos y accesorios angulares

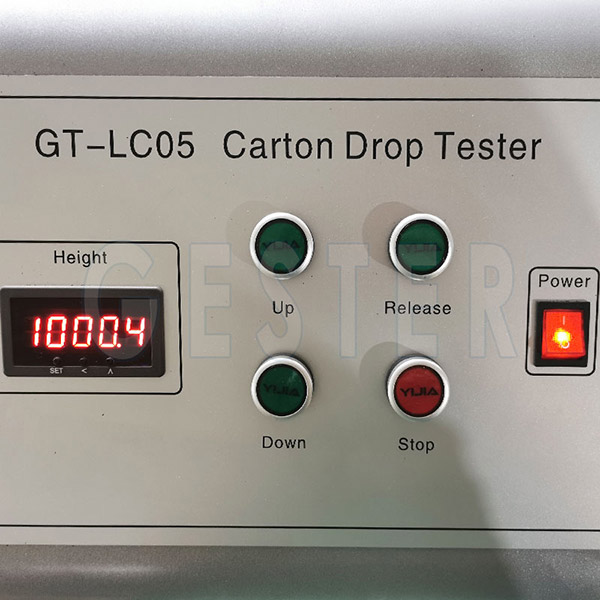

Controles
Fuerza principal Importados 1 / motor con 2HP de 20: 1 reductor 1 juego
Controladores Sistema de calbles magnéticos importados Shihlin y protección de sobrecarga, 2 juegos
Sistema general 1 Interruptor Fuji 15A
Interruptor de desplazamiento Interruptor importado desde Japón, 2 juegos
Interruptor de control 5 juegos de botones de 25mm de diámetro
Protección Protección de faltas para motor, protección de límites superior e inferior, protección de freno de emergencia.

Especificaciones operativas

(A) Pasos de ensayo
1) Encienda el interruptor de encendido, la luz de encendido se prenderá. (En este punto, deberá prohibirse el acceso a no profesionales a través del cordón amarillo para cualquier operación. Es muy peligroso). Corrobore si los dos alerones se encuentran en posición horizontal. Si no, regúlelos a esa posición manualmente.
2) Posicione la muestra en el alerón con un fijador. Todo el mundo se ubicará por fuera de la línea de seguridad.
3) Presione el botón para elevar los alerones a la altura deseada, luego presione el botón de freno.
4) Presión el botón para bajar, y deje que la muestra caiga libremente. Cuando la prueba esté finalizada, registre las condiciones de la muestra.
5) Repita los pasos 2~4 para otras muestras. Evalúe la superficie, ángulo y borde respectivamente.
6) Nota: Durante el ensayo, todos deben retirarse del banco de trabajo.

(B) Precaución y mantenimiento
a. El recinto debe tener puesta a tierra para evitar riesgo eléctrico.
b. La línea eléctrica debe estar conectada con el interruptor de aire y el contactador, que tiene la misma capacidad y protección de fuga eléctrica
c. Cuando la máquina está encendida, solo se puede tocar el panel de control, para evitar abrasiones o daños.
d. Si la máquina se debe mover, por favor asegúrese de que la electricidad esté apagada, y deje enfriar por 5 minutos antes de volver a funcionamiento.
e. Luego de que una nueva máquina está instalada en la fábrica, por favor añada un aceite de motores de baja concentración en la barra de desplazamiento. Otros aceites corrosivos están prohibidos, como aceite antioxidante y de alta concentración.
f. Si hubiera mucho polvo en la posición de aceite, por favor baje la máquina y limpie el aceite añadido. Luego agregue nuevo aceite. Por favor añada aceite lubricante en las piezas de transmisión de forma regular.
g. La máquina de prueba de caída corresponde al equipo de impacto mecánico. Cuando una nueva se utiliza más de 500 veces, los resortes se deben ajustar para evitar malfuncionamiento repentino.
Estándares
ISO 2248,JIS Z0202,GB/T4857.5, ISTA
