Máquina de prueba de resistencia a la abrasión y frisado (Equipo de ensayo Nu-Martindale)

La máquina de prueba de resistencia a la abrasión y frisado GT-C13B, también llamada equipo de ensayo Nu-Martindale, se utiliza para determinar la resistencia de los tejidos a la abrasión y frisado. Su diseño único permite la extracción de los soportes de las muestras sin tener que levantar las placas móviles.

Disponemos de equipos de ensayo de 4, 6, 8 o 9 estaciones. Ofrecemos un kit de ampliación para convertir el equipo de pruebas de 6 posiciones en un equipo de 8 o 9 posiciones y para convertir un probador de 8 posiciones en uno de 9. Además, disponemos de soportes de muestras de 9kPa y 12kPa.

Principio de trabajo de la máquina de prueba de resistencia a la abrasión y frisado
El método de trabajo del equipo de testeo consiste en frotar las muestras contra agentes abrasivos en diferentes direcciones y a baja presión. Cuando el ensayo ha terminado, tiene que comparar la abrasión y frisado con los parámetros estándar.

Funciones
1. Estándar: figura Lissajous
2. Posiciones de operación: 4,6,8,9 opcional
3. Método de cuenta: 1) cuenta arriba 2)cuenta abajo
4. Su diseño único permite la remoción de soportes de muestras individuales para la examinación sin necesidad de levantar la placa de movimiento superior.
5. Incluye soportes de muestras estándar con 9 y 12 kpa de peso.
6. Pantalla táctil de 7 pulgadas a color con interfaz en chino e inglés.
7. Pesos y componentes clave están hechos de acero inoxidable 316 que posee buena forma y duración.

Para prevenir distorsiones en la placa de movimiento superior fue realizada especialmente de aleación de aluminio 316.

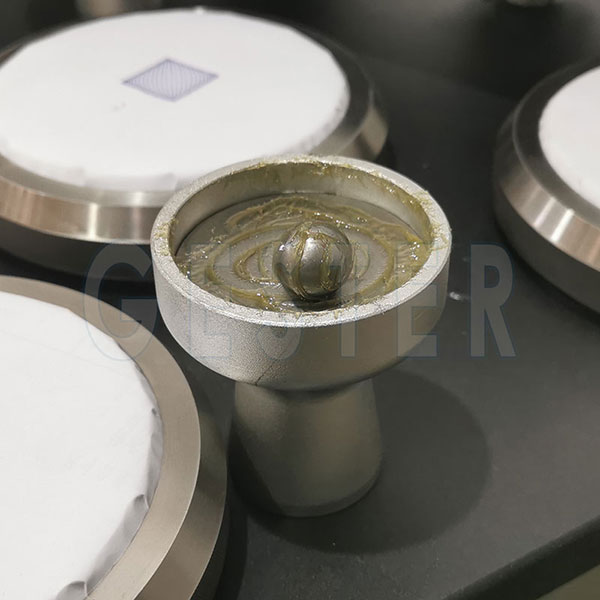

Imagen de las piezas

Parámetros técnicos

Modelo GT-C13B-4 GT-C13B-6 GT-C13B-8 GT-C13B-9
Posiciones operativas 4 6 8 9
Controladores Pantalla táctil PLC
Rango de cuenta 0~999999 veces
Presión de prueba Prueba de abrasión A)Portamuestras: (198 ±2)g B) Pieza de cargas grandes: (597±5)g C) Suma de masa: (795± 7)g , para vestuario laboral, tapicería, ropa de cama, y tela para uso técnico (presión nominal de 12kpa)
A)Portamuestras: (198 ±2)g B) Pieza de carga pequeña: (397±5)g C) Suma de masa: (595± 7)g, vestimenta y productos textiles para el hogar, excluyendo tapicería y ropa de cama (presión nominal de 9kpa)
Pruebas de frisado A)Piezas de carga de acero inoxidable: (155 ± 1) g B) Portamuestras: (260 ± 1)g C) Suma de masa:415± 2)g
Diámetro efectivo del soporte A) Soporte de abrasión: Φ(28.65 ± 0.05)mm
B) Soporte para frisado: Φ(90 ± 0.10)mm
Velocidad de rotación 50± 2r/min
Peso de prensa Masa: (2.5 ± 0.5) kg
Diámetro: Φ(120 ± 10) mm
Fuente de alimentación AC220V 50/60Hz
Dimensiones (Largo x Ancho x Alto) 60×55×41cm 88×61×41cm 90×62×41cm 90×62×41cm
Peso 75kg 130kg 145kg 150kg
Estándares Pruebas de abrasión: GB/T 21196.2, GB/T 13775, ISO 12947, ASTM D4966, IWS TM 112, M﹠S P19, Next 18, SN 198529, TWC 112, JIS L1096
Prueba de frisado: GB/T 4802.2, ISO12945-2, ASTM D4970, IWS TM 196, M﹠S P17, Next TM26, SN 198525
