Aplicación

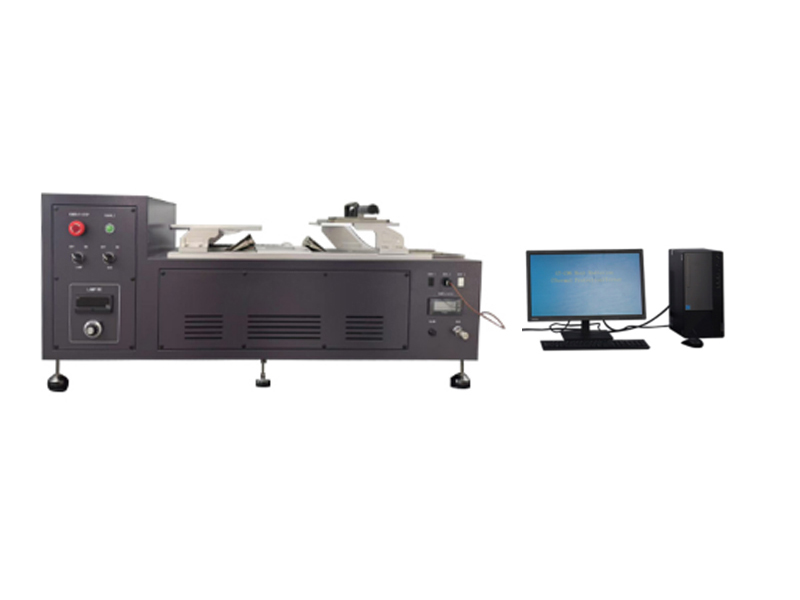

Este equipo de prueba está diseñado para evaluar el rendimiento de protección térmica y aislamiento de superficies exteriores expuestas, fabricadas con tejidos ignífugos, al ser sometidas a fuentes de calor radiante y convectivo. Las muestras de prueba típicas incluyen ropa de protección ignífuga, trajes de bombero, botas de bombero, guantes y cubiertas exteriores de cascos.
El sistema de prueba permite calcular los valores de TPP (Rendimiento de Protección Térmica), realizar pruebas de TPE (Evaluación de Protección Térmica) y utilizar algoritmos para el Factor de Inflamabilidad del Tejido (FFF).
Principios
Bajo un flujo de calor específico, el tiempo hasta la quemadura de segundo grado se determina a partir del punto de intersección entre la curva de respuesta (curva de aumento de temperatura del sensor calorimétrico) y la curva de Stoll (curva de tolerancia del tejido humano). Un mayor producto del flujo de calor y el tiempo hasta la quemadura de segundo grado indica un rendimiento de protección térmica superior del tejido probado.
Normas
GB/T 38302-2019, ISO 17492-2019, ASTMF 2703, ASTMF 2700, NFPA 1971, XF 10, XF 634, GB 8965.1, NFPA 2112
| Modelo | GT-RC02B |
| Rango de medición del flujo de calor | 0–167 kW/m² |
| Precisión de la medición del flujo de calor | ±2 kW/m² |
| Tamaño de la muestra irradiada | ≥200mm*200mm, para probar ropa de protección ignífuga, trajes de bomberos y guantes de protección. |
| Fuente de calor por convección | 2 lámparas Merkel (Flujo de calor: hasta 60 kW/m²; Flujo de calor radiante: hasta 40 kW/m²) |
| Caudalímetro de gas propano con rotor | Proporciona un flujo de propano preciso y estable para el quemador |
| Fuente de calor radiante | 9 lámparas de cuarzo infrarrojas de 500W (control de potencia proporcional, flujo de calor radiante hasta 0–30 kW/m²) |
| Calorímetro de cobre ASTM F2703 | Precisión ±3% F.S.; Peso 1000±10 g |
| Material de la placa del calorímetro de cobre | Cobre superconductor libre de oxígeno importado |
| Frecuencia de muestreo del sistema de adquisición de datos | ≥ 40 muestras/segundo |
| Entorno operativo | 15–35℃ |
| Campana extractora | Dimensiones internas recomendadas ≥150×75×90 cm (incluyendo la altura de la puerta) |
| Fuente de gas | Propano (pureza ≥95%, equipado con válvula reductora de presión; presión del cilindro y de salida controlada) |
| Aire comprimido | Proporcionado por el cliente |
| Fuente de agua de refrigeración | Agua del grifo (entrada y salida) o enfriador opcional |
| Fuente de alimentación | Monofásico AC 220 V, 50 Hz |
| Dimensiones (largo x ancho x alto) | 130×65×53 cm |
| Peso | Aprox. 60 kg |
| Accesorios estándar | 1 pc | Computadora |
| 1 pc | Software de prueba estándar DAQ | |
| 1 pc | Calorímetro de cobre ASTM F2703 (para pruebas) | |
| 1 pc | Calorímetro de cobre ASTM F2703 (para calibración) | |
| 1 pc | Cable de alimentación | |
| Accesorio opcional | Optional | Unidad de refrigeración |
