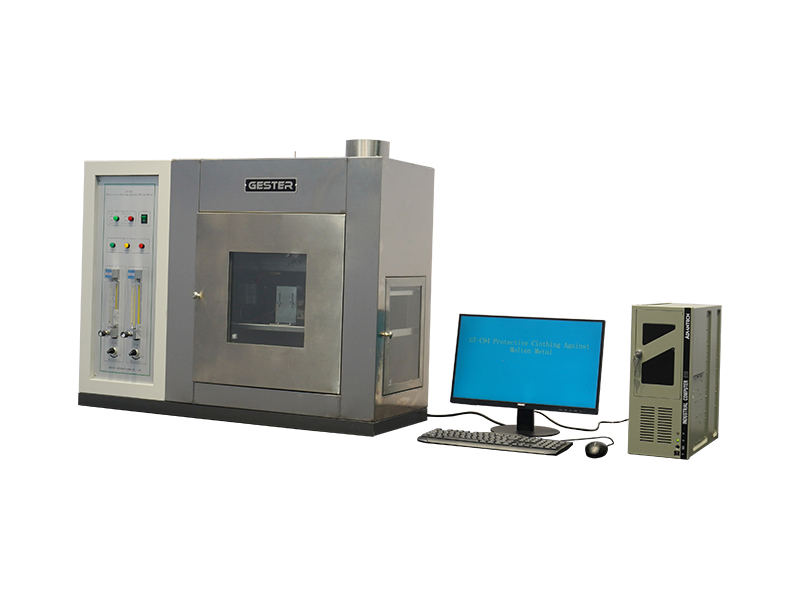

Probador de impacto por salpicadura de metal fundido para ropa de protección GT-C94
Aplicación
La máquina de prueba se utiliza para determinar el rendimiento ante impactos de gotas de metal fundido a alta temperatura en prendas de protección y el rendimiento de protección a altas temperaturas de los textiles.
Normas
AQ 6103-2007, GB/T 17599, GB/T 8965.2-2009, ISO 9150, EN 348
Características
- Dispositivo generador de gotas metálicas
Se utiliza un soplete de oxiacetileno para fundir un extremo del alambre (varilla) metálico.
El diámetro de la boquilla de soldadura es (1.2 ± 0.1) mm.
El movimiento de alimentación del alambre metálico (varilla) se controla mediante un sistema accionado por ruedas con regulación de velocidad del motor.
La velocidad de alimentación del alambre es (10 ± 1) g/min.
El centro de la boquilla de soldadura está alineado verticalmente con el alambre (varilla).
La distancia entre la boquilla de soldadura y el alambre (varilla) es ajustable y normalmente se ajusta a 12 mm.
Masa de la gota: (0.50 ± 0.05) g.
Frecuencia de generación de gotas: 20 gotas/min (± 3 s).
Distancia de inicio ajustable entre el alambre y el quemador de soldadura.
Longitud ajustable del núcleo de llama azul intenso de la antorcha de soldadura.
- Mecanismo de guía de gotas
Guía de embudo
El ángulo entre el eje guía y la dirección vertical es ajustable.
La abertura de guía permite el paso de una tira de metal con un diámetro de (8 ± 0.2) mm.
Se instala una tapa protectora en la ranura de guía para cerrarla cuando no esté en uso.
Soporte
Admite tanto el rodamiento como la guía del embudo, con ajuste tridimensional completo.
- Sistema de detección de temperatura
Soporte de sensor
Hecho de material aislante refractario con una conductividad térmica de
(0.125 ± 0.015) W/(m·K) y una capacidad calorífica específica de 1.15 J/(g·K).
Las dimensiones de la ranura de la superficie son (13.5 × 11) mm a 40 °C.
Sensor de temperatura
Termómetro de resistencia de platino blindado (Pt100), recubierto con adhesivo de alta temperatura.
Resistancia: 100 Ω
Forma: clitoroforme.
Dimensiones: (12.5 × 10) mm
Tiempo de respuesta térmica: ≤ 0.5 s a 0 °C
Grabación y visualización
El sistema muestra el aumento de temperatura en la superficie posterior de la muestra y el número de gotas, el tiempo y la frecuencia correspondientes.
Si la temperatura de prueba de la ranura guía supera 250 °C, o el aumento de temperatura en la parte posterior de la muestra alcanza ≥ 40 K, Se activa una alarma.
Precisión
Resolución de temperatura: ≤ ±0.5 K
Desviación entre la visualización de la temperatura y la activación de la alarma.: ≤ ±0.4 K
Estructura e instalación
El sensor de temperatura entra en contacto con la muestra cerca del centro de la ranura a lo largo de la línea guía de dos orificios adyacentes.
El soporte del sensor se fija al bastidor de la muestra mediante cuatro pernos laterales.
- Marco de muestra
El soporte de la muestra garantiza un contacto estrecho entre la muestra y el sensor de temperatura.
Se aplica una carga de pretensión de (175 ± 5) g a la muestra.
La posición de la muestra es ajustable tanto en dirección vertical como horizontal.
- Software
El instrumento está equipado con software informático profesional para la adquisición, visualización y análisis de datos.
- Suministro de gas
Los gases oxígeno y acetileno no están incluidos y deben ser adquiridos localmente por el usuario.
