Máquinas universales de prueba personalizadas
Aplicación
La máquina de pruebas para ensamblaje de sillas cumple en estricta conformidad con la norma EN 1728 y combina múltiples funciones juntas:
Prueba de carga estática de asiento y respaldo
Prueba de durabilidad de asiento y respaldo
Prueba de carga estática de borde frontal del asiento
Prueba de durabilidad de borde frontal del asiento
Prueba de impacto para asiento
Prueba de carga estática vertical de respaldo
Prueba de carga estática horizontal y hacia adelante para respaldo
Prueba de impacto para respaldo
Prueba de carga estática para patas
Prueba de carga estática lateral o hacia adelante para patas
Prueba de carga estática lateral para apoyabrazos
Prueba de carga estática hacia abajo para apoyabrazos
Prueba de durabilidad de apoyabrazos
Prueba de impacto para apoyabrazos
Prueba de carga estática vertical ascendente en apoyabrazos
Prueba de carga estática en reposacabezas
Prueba de carga estática y durabilidad para reposapiés
Prueba de carga estática y durabilidad para superficie de escritorio auxiliar
Características:

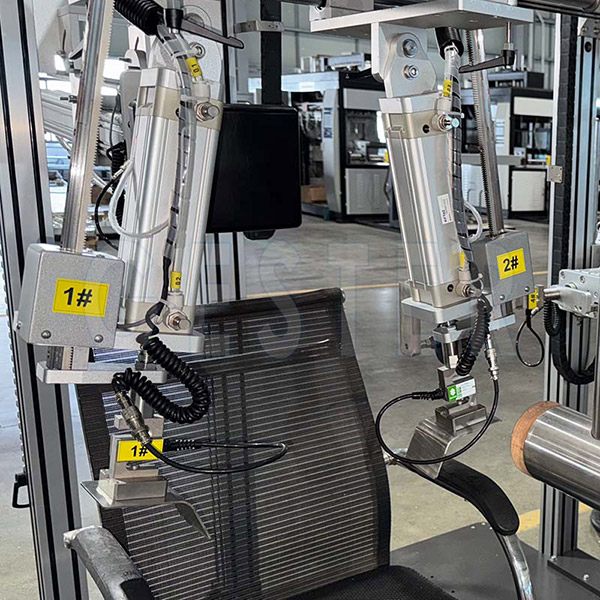

1. La máquina de pruebas de ensamblaje de sillas GT-LBO8-2 es una máquina de ensayos universal con una estación de trabajo, por lo que sólo se puede probar una propiedad de la silla a la vez.

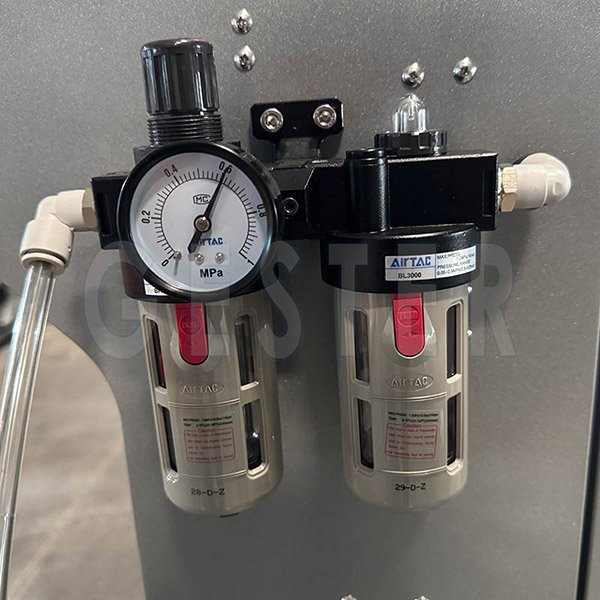

2. Se emplean el cilindro de aire importado y la servoválvula como la unidad de control, por lo cual el control de la carga de prueba es más precisa y el proceso de prueba es más silencioso.
3. La elevación de viga se controla eléctricamente, permitiendo un espacio de prueba más amplio.
4. El PLC (controlador lógico programable) se adopta para la pantalla táctil, facilitando la operación fácil.
| Placa de carga para asiento pequeño | Diámetro: 200mm |
| Placa de carga trasera | 200 mm x 250 mm |
| Placa de carga local | Diámetro: 100mm |
| Impactador de asiento | Diámetro: 200mm Peso: 25 kg |
| Martillo de impacto | Martillo: 6.5 kg Brazo: 2kg |
| Dimensiones (AxPxAlt) | 180 x 150 x 205cm |
| Peso (Kg) | 600Kg |
| Estándares | EN 1728-2012 Sección 6.4, 6.5, 6.6, 6.7, 6.8, 6.9, 6.10, 6.11, 6.12, 6.13, 6.14, 6.15, 6.16, 6.17, 6.18, 6.20, 6.21, 6.22, 6.24, 6.25, 6.26, 7.3, 7.4, 7.5, 7.6, 7.7, 7.8, 7.9, 7.10, 7.12 |
| EN581-2-2015 (correspondiente a EN1728-2012) | |
| EN 16139-2013 (correspondiente a EN1728-2012) | |
| EN1335-3 -2009 Sección 7.2, 7.3.1, 7.3.2, 7.3.4, | |
| EN 1729-2-2012 Sección 5.3 | |
| ISO 7173-1989 Sección 7.1, 7.2, 7.3, 7.4, 7.5, 7.6, 7.7, 7.8, 7.9, 7.10, 7.11, 7.12 | |
| GB/T 10357.3 -2013 Sección 4.3, 4.4, 4.5,4.6, 4.7, 4.8,4.9, 4.10,4.11, 4.12, 4.13 , 4.14 | |
| BS5459-2-2000 Sección A5.1, A5.2, A5.3, A5.5, A7.2, 7.3, A7.4, A7.7, A7.9 | |
| Accesorios estándar | Plantilla de puntos de carga GT-LB01-1A 1 pza Placa de carga de asiento GT-LB01-2A 1 pza Placa de carga de asiento pequeño GT-LB01-3 2 pza Placa de carga trasera GT-LB01-4 1 pza Placa de carga local GT-LB01-5 2 pza Dispositivo de impacto para asiento GT-LB01-6 1 pza Martillo de impacto GT-LB01-7 1 pza Herramienta de sujeción fija 1 pza Frenos 2 pza |
