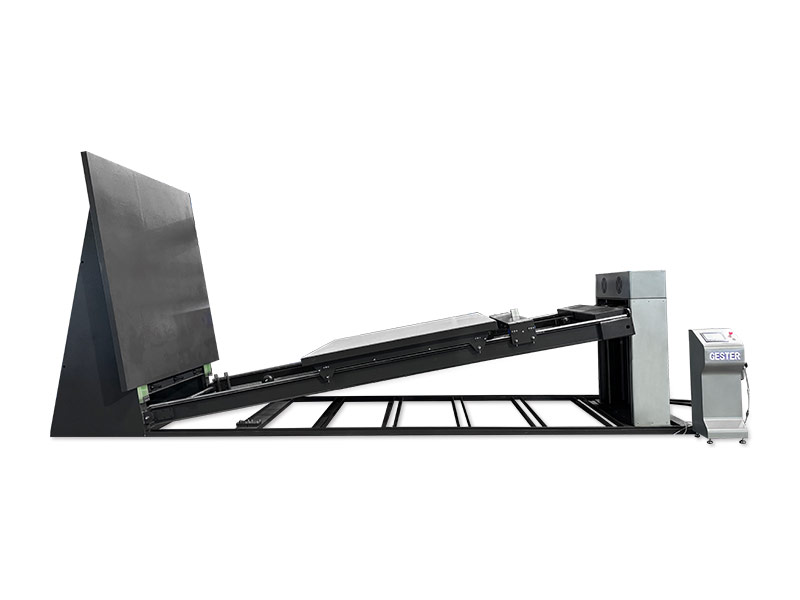

Probador de impacto inclinado GT-N49
Aplicación
Este probador de impacto inclinado simula condiciones de impacto reales para evaluar la resistencia del producto a los daños durante el apilamiento en estanterías, la manipulación de materiales, las operaciones de carga y descarga y el transporte. Ideal para centros de pruebas de tecnología de embalaje, instituciones de investigación, universidades, fabricantes de materiales de embalaje y empresas de logística.
Normas
ASTM D880, ISTA
Características
- Plataforma móvil flexible con fácil ajuste de posición y control de velocidad variable.
- Plataforma con carro de altura regulable para facilitar la instalación de las muestras; placa de impacto reforzada que garantiza la integridad estructural.
- Sistema de nivelación horizontal para un posicionamiento preciso de las piezas; ajuste de ángulo mediante cilindro neumático para una operación cómoda.
- Control remoto para mantener una distancia segura entre el operador y la zona de ensayo.
- Instalación sencilla en el suelo sin necesidad de configuración compleja.
Especificaciones
| Modelo |
GT-N49 |
| Tamaño del panel de impacto | 1200 * 1200 mm |
| Carga máxima de la muestra | 250 kg |
| Longitud máxima de deslizamiento | 3000 mm |
| Rango de velocidad de impacto | 1.0～2.6 m/s (Velocidad de impacto visible) |
| Tamaño de la mesa de trabajo | 1000 * 1000 mm |
| Dimensiones | 6300 * 1200 * 1700 mm (L * An * Al) |
| Entorno de trabajo | Temperatura 0～40℃, humedad ≤ 80% |
| Sistema de control | (microprocesador) chip único |

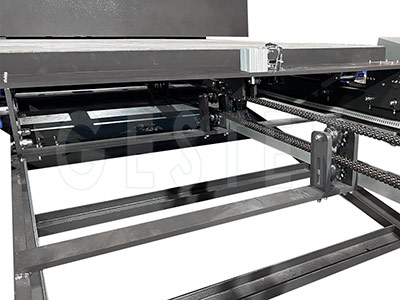

Estructura de la máquina
Descripción del componente
- El carro de impacto está soldado con acero 45#, lo que proporciona una excelente resistencia al impacto.
- La guía deslizante utiliza vigas en I y rieles paralelos de alta resistencia para reducir la fricción entre las guías y las ruedas durante la prueba.
- La placa de impacto, soldada con acero 45#, permanece indeformada bajo una energía de impacto de 1000 kg.
- Un motor de frecuencia variable y un reductor impulsan el carro de impacto hacia arriba antes de su liberación, permitiendo que se deslice libremente. La velocidad de impacto se calcula automáticamente durante el proceso de deslizamiento.

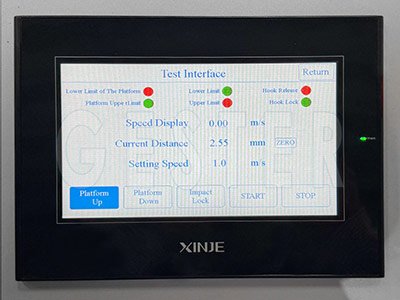

- Se utiliza un codificador de desplazamiento para medir la distancia de impacto durante la prueba. La velocidad de impacto deseada se puede configurar mediante el programa de control PLC.
- Cilindro de elevación: La guía permanece horizontal durante la instalación de la muestra. Al inicio de la prueba, se eleva automáticamente a un ángulo de 10 grados. Un sistema de doble cilindro mejora la estabilidad del ángulo de impacto, evita la vibración lateral de la mesa de impacto durante las pruebas y aumenta la fuerza de elevación de la pista.

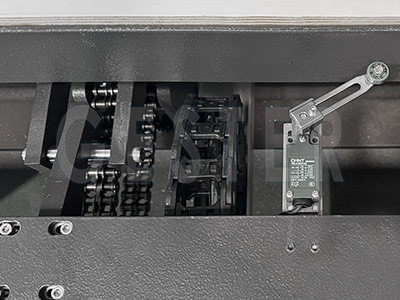

- Se utiliza una cadena de elevación para subir la placa de prueba.
- Se instala un amortiguador hidráulico para reducir la fuerza de impacto entre el carro de impacto y la placa de impacto.

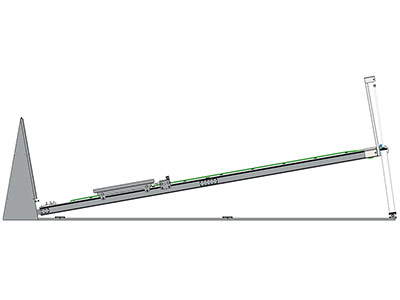

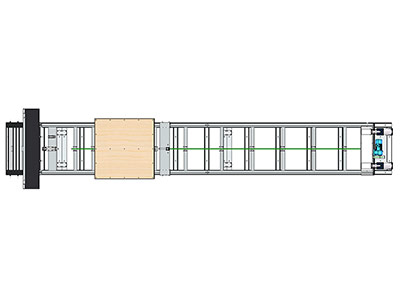

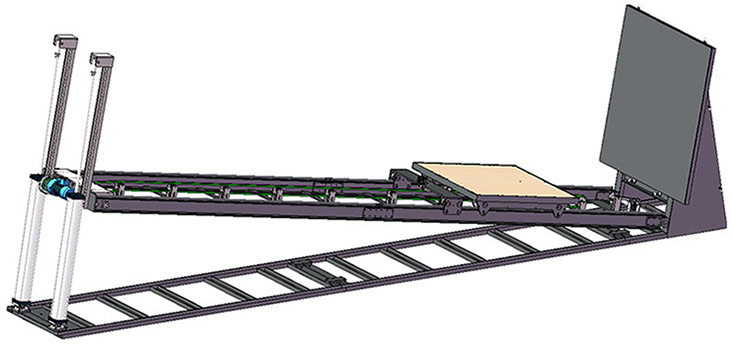

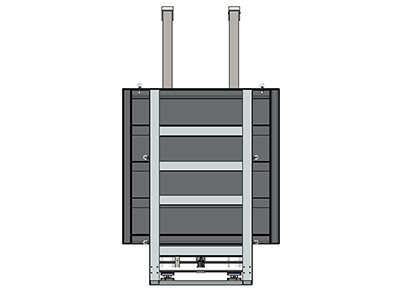

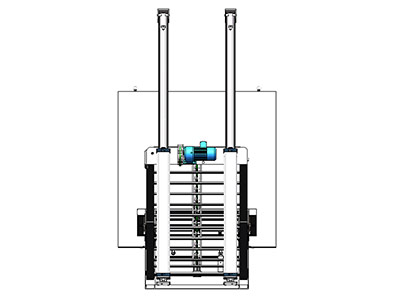

Vistas 3D del probador de impacto inclinado
-
Vista principal
-
Vista superior
-
Vista frontal
-
Vista trasera
