Probador de impacto horizontal GT-N51
Aplicación
El probador de impacto horizontal está diseñado para evaluar la capacidad de un paquete o producto para resistir fuerzas de impacto horizontales. Se utiliza comúnmente para simular impactos que ocurren durante la manipulación, el transporte y las paradas repentinas en entornos logísticos.
Descripción del componente
- Muestra de prueba
Coloque la muestra de prueba en el carro de prueba. El rango de peso admisible para la muestra es de 20 a 1000 kg. Según el método de prueba, la muestra puede impactarse contra diferentes superficies de prueba.
- Carro de impacto
El carro se utiliza para sujetar la muestra de prueba. Está fabricado en acero 45#, lo que le confiere alta resistencia y durabilidad ante impactos, garantizando que no se deforme durante la prueba. Las dimensiones del carro se pueden personalizar según las necesidades del cliente.
- Caja de control
La caja de control utiliza un PLC con interfaz de pantalla táctil. La velocidad de impacto es ajustable en un rango de 1.0 a 1.5m/s (se pueden personalizar otros rangos). El programa incluye funciones de protección y advertencia durante las pruebas para garantizar la seguridad del operador.
- Motor
Se utiliza un motor de frecuencia variable de alta precisión para controlar la velocidad de impacto del carro. El control de velocidad se gestiona mediante un codificador, lo que proporciona una alta exactitud y un posicionamiento de liberación preciso.
- Dispositivo de liberación del carro
Se adopta una estructura de cilindro y pastilla de freno para que, una vez alcanzada la velocidad objetivo, el carro se libere en un tiempo muy breve. La muestra sobre el carro impacta entonces contra la placa de impacto.
- Placa de impacto
La placa de impacto está fabricada en acero 45#, lo que le confiere una gran resistencia y mantiene su forma sin deformarse ante impactos repetidos.
- Riel
El riel está fabricado con acero de alta resistencia y baja fricción para garantizar una velocidad de prueba precisa y prolongar la vida útil del sistema de prueba.
- Columna de refuerzo con placa de impacto
Las columnas de refuerzo sostienen la placa de impacto para evitar su deformación durante el impacto.

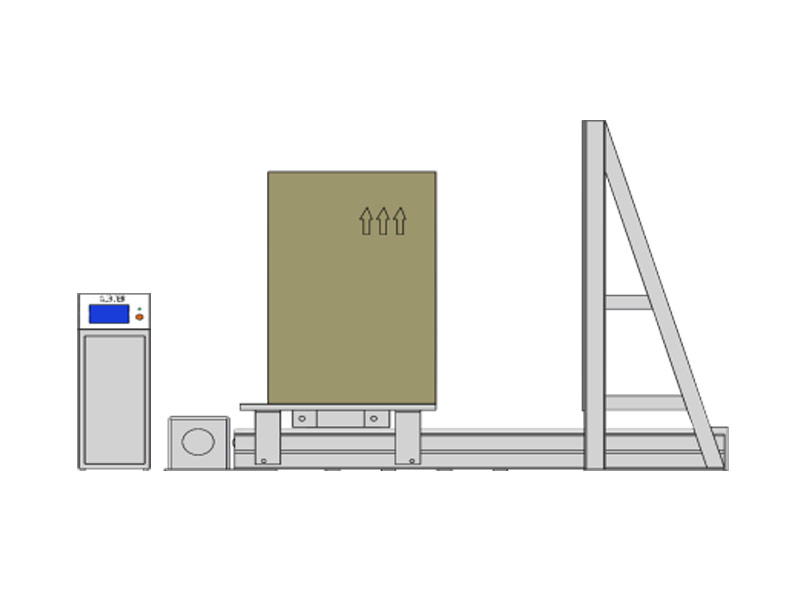

Vistas 3D del probador de impacto horizontal
-

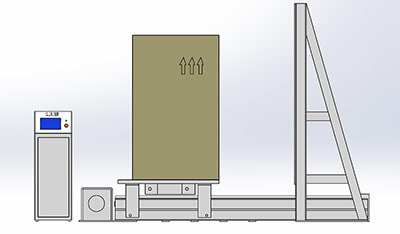

Vista frontal
-

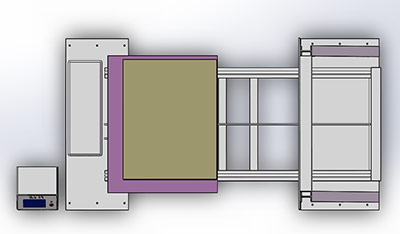

Vista superior
Especificaciones
| Modelo |
GT-N51 |
| Tamaño del carro de impacto | 1400 * 1200 mm |
| Tamaño de la placa de impacto | 1600 * 2600 mm |
| Velocidad de impacto | 1.1～1.5 m/s |
| Peso de carga | 1000 kg |
| Estructura de liberación | Dispositivo neumático de liberación de disco |
| Motor | Motor inversor de 1.5 kW |
| Fuente de aire | Presión de aire de 6 kg/cm² (suministrada por el cliente) |
| Modo de control | Interfaz hombre-máquina industrial con PLC y pantalla táctil |
| Dimensiones del producto | 4200 * 2200 * 3000 mm |
| Fuente de alimentación | Monofásico, 220V 50 / 60Hz |
